德众尚杰-澎湃动力模块安装教程

1970.01.01

德众尚杰-澎湃动力模块安装教程

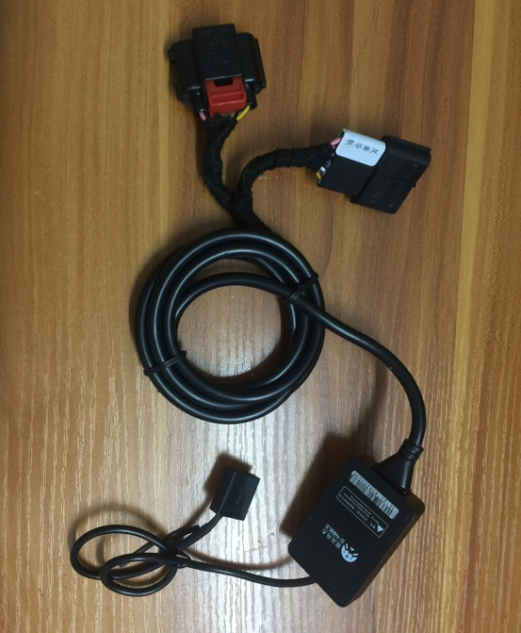

1. 动力模块如图：

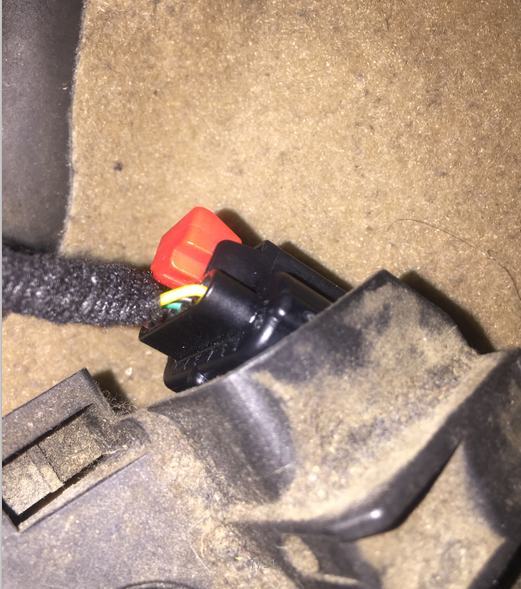

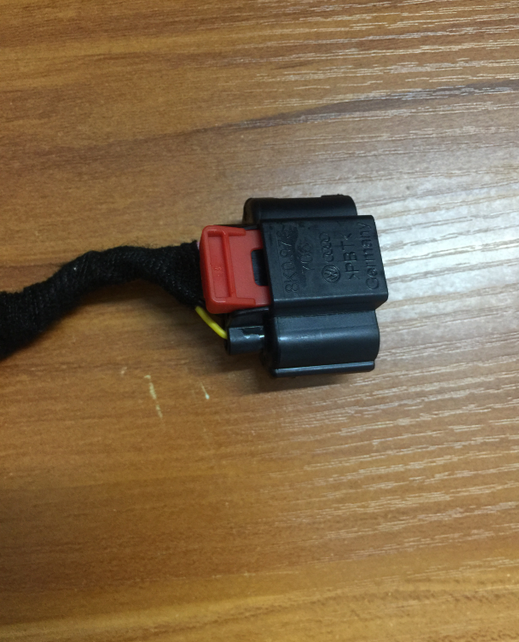

2. 与原车油门踏板位置对插接口头

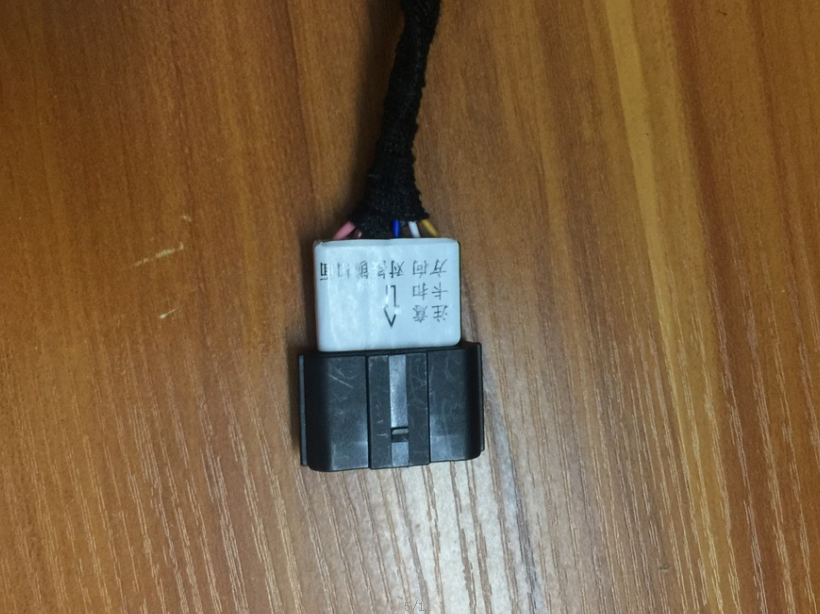

3.动力模块与原车接口对插口头

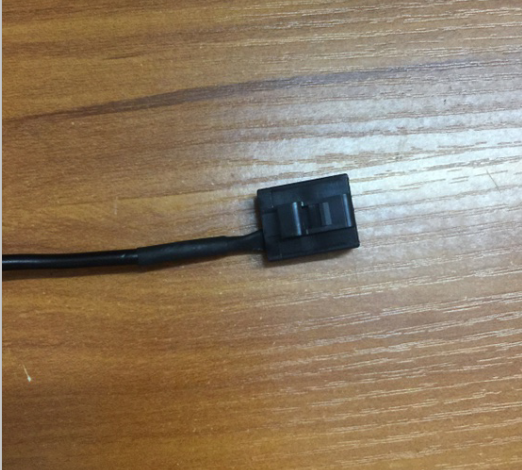

4.与公司澎湃动力主机对插接口头


5.公司动力模块与原车对插如图

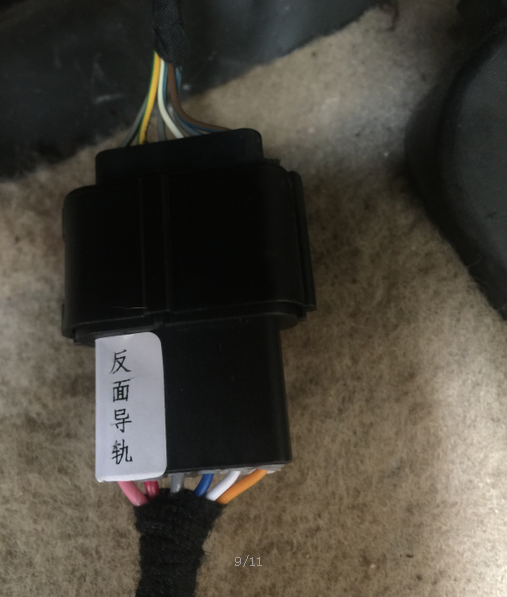

6.转接原车油门接口线束如图。注意此线束接口有方向请按照片上插法

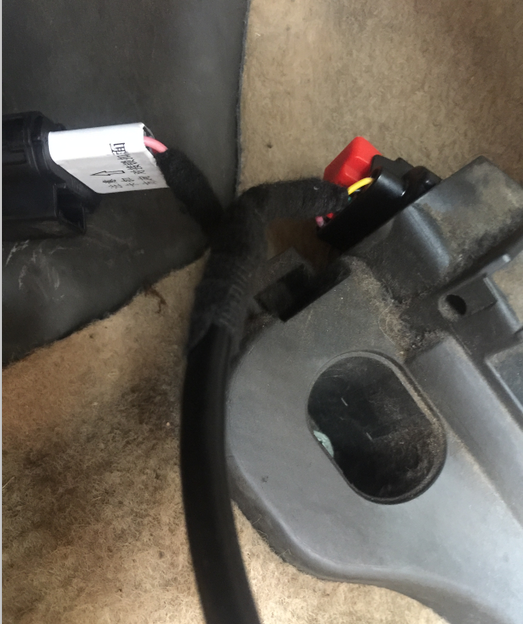

7.完成与原车转接口线束对插

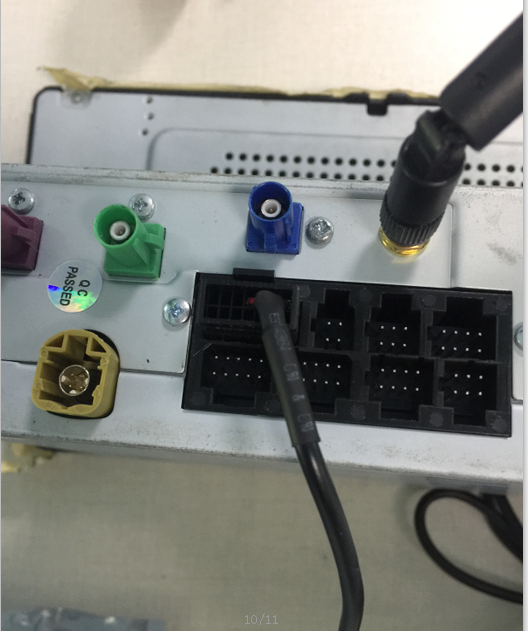

8.动力模块与澎湃动力主机对插完成安装
